34507 Monitoraggio cantiere PSBO Piazzale Kennedy Rimini
Luogo
Rimini, Piazzale J.F. Kennedy – Cantiere PSBO/ Condotte sotterranee/ sottomarine
Scopo del lavoro
Monitorare eventuali dinamiche di spostamento dei fabbricati circostanti l’area di scavo e di cantiere durante la posa delle condotte. In particolare il fabbricato del locale “American Graffiti”
Descrizione del lavoro
Inquadramento topografico su capisaldi predeterminati
Installazione di capisaldi e piastrine di monitoraggio
Calcolo delle coordinate d’impianto dei punti da elaborati di progetto
N. 6 interventi di monitoraggio a cadenza mensile
Analisi dei dati, costruzione tabella comparativa e grafici
Relazione tecnica
Estensione dei rilievi e del progetto
Il cantiere riguarda la posa di tre condotte DN 2100 a -6.00 m dal piano di campagna
Istituiti n. 4 capisaldi esterni
Istituiti n. 6 mire (target) sul fabbricato
Strumentazioni utilizzate
Stazione Totale elettronica di precisione
Metodologie utilizzate
Software per calcolo coordinate e tracciamenti
Stazione totale con software on board
Elaborazione su foglio di calcolo avanzato
Elaborati restituiti

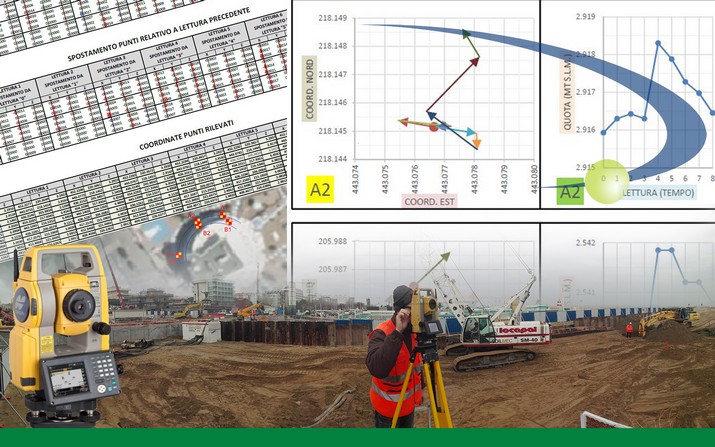

Tabelle coordinate/ spostamenti XYZ
Diagrammi di spostamento
Relazione tecnica
