32698 Dakar – Rilievo per progettazione infissi e curtain walls
Luogo
Dakar, Senegal
Scopo del lavoro
Fornire al progettista uno stato di fatto fedele per progettare tamponamenti in alluminio composito e facciate continue in alluminio/ vetro in un edificio da adibirsi a uffici, in costruzione, attualmente allo stato grezzo.
Descrizione del lavoro
Posizionamento di capisaldi e target points; rilevamento d’inquadramento per poligonazione.

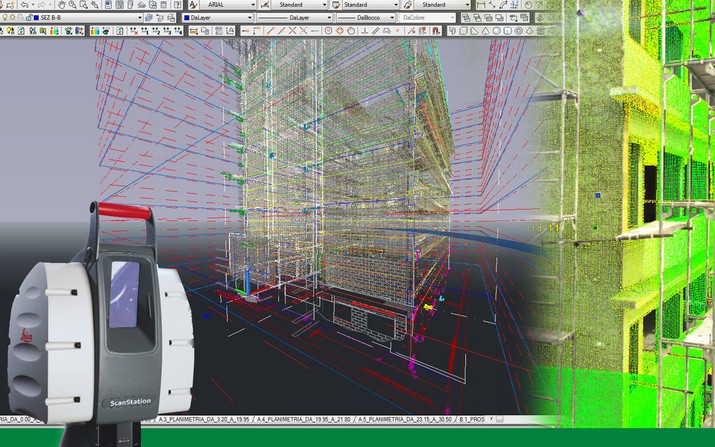

Rilevamento delle facciate tramite laser scanner.
Restituzione di modello 3D.
Estensione dei rilievi
L’edificio in progetto misura m 30 x 20 x 35 (h)
Strumentazioni utilizzate
Laserscanner 3D
Stazione totale di precisione
Fotocamera digitale
Metodologie utilizzate
Inquadramento locale e poligonazione dei target points.
Rilevamento laserscanner TOF (50.000 p.ti/ sec).
Elaborazione della nuvola di punti.
Restituzione per solidi in 3D.
Elaborati restituiti
Elaborati in formato digitale dwg di cui:
28 sezioni orizzontali
2 sezioni verticali
4 prospetti frontali.
