30435 Diga foranea Molo di Levante Rimini
Luogo
Molo di levante – Porto Canale di Rimini
Scopo del lavoro

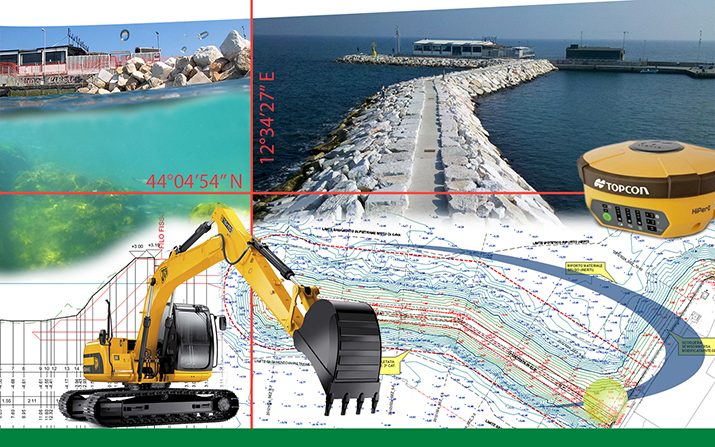

Assistenza topografica alla Direzione dei Lavori di costruzione della nuova diga foranea posta in prossimità del molo di levante, della lunghezza di m 150.
Descrizione del lavoro
Sopralluoghi e rilevamenti di controllo a diversi stati di avanzamento dei lavori (11 sopralluoghi):
Rilevamenti batimetrici delle parti immerse
Rilevamenti topografici delle parti emerse
Documentazione fotografica e foto/video sub
Verbali di sopralluogo e relazioni tecniche sullo stato delle lavorazioni
Estensione dei rilievi
La nuova scogliera ha una lunghezza di m 150 ed una larghezza visibile di m 18 (180 x 40 al piede)
Strumentazioni utilizzate
Ricevitori GPS a doppia frequenza in modalità RTK, tramite base station e radio modem.
Ecoscandaglio elettronico single beam combinato al ricevitore GPS attraverso un PC portatile
Metodologie utilizzate
Inquadramento su rete IGM95 e capisaldi ARPA e precedenti rilevamenti
Rilevamento topografico celerimetrico GPS in modalità RTK
Rilevamento batimetrico per nuvola di punti
Elaborati restituiti
Elaborato dello stato di fatto in formato DWG a piano quotato, isoipse ed isobate in scala di 1:500
Sezioni in scala di 1:200 con sovrapposizione del progetto
Relazione tecnica
Servizio fotografico e foto/video sub in formato digitale
