33071 Scogliera Viserba Rimini
Luogo
Località Viserba, da Fossa dei Mulini verso sud est
Scopo del lavoro
Assistenza topografica all’impresa aggiudicataria dei lavori di riprofilatura di otto scogliere. Verifica dimensionale delle opere effettuate (abbassamento della soglia ed allargamento della sezione), a confronto plani volumetrico di rilevamenti di prima pianta precedentemente effettuati..
Descrizione del lavoro
Rilevamento di prima pianta precedente i lavori
Rilevamento di controllo al primo stadio di avanzamento
Rilevamenti batimetrici delle parti immerse
Rilevamenti topografici e fotografici delle parti emerse
Documentazione fotografica
Estensione dei rilievi
Le nove barriere misurate coprono un’area d’indagine di m 3400 x 120
Strumentazioni utilizzate
Ricevitori GPS a doppia frequenza in modalità RTK, tramite base station e radio modem.
Ecoscandaglio elettronico single beam con sensori di movimento ed inclinazione, combinato al ricevitore GPS PC portatile e software di acquisizione ed elaborazione dati
Metodologie utilizzate
Inquadramento su rete IGM95 e capisaldi ARPA e precedenti rilevamenti
Rilevamento topografico GPS in modalità RTK
Rilevamento fotogrammetrico 3D per le parti emerse difficilmente accessibili
Rilevamento batimetrico per nuvola di punti
Elaborati restituiti

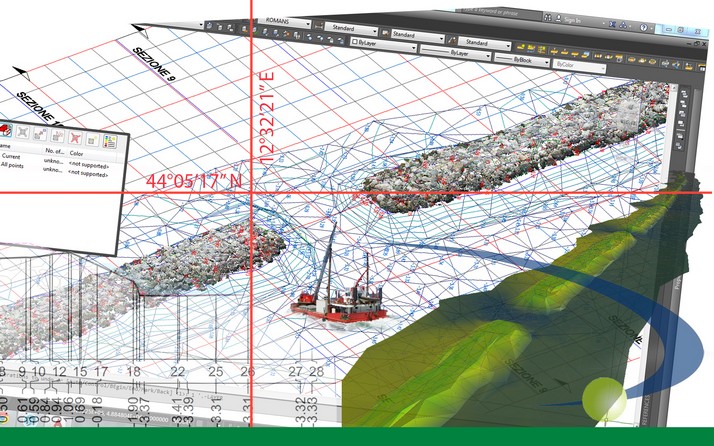

Modello tridimensionale (DTM) in formato DWG
Elaborato dello stato di fatto in formato DWG a piano quotato, isoipse ed isobate in scala di 1:500
Sezioni in scala di 1:500 con sovrapposizione del rilievo di prima pianta
Relazione tecnica
Servizio fotografico in formato digitale
