32915 Canale Consorziale Mavone e Rio Caldiero
Luogo
Comuni di Rimini e Santarcangelo di Romagna
Scopo del lavoro
Fornire al progettista uno stato fedele dei luoghi, delle interferenze e delle infrastrutture.
Rilievi finalizzati al calcolo di modellazione idraulica ed alla progettazione di opere di difesa ed arginatura.
Descrizione del lavoro
Formazione di rete geodetica con materializzazione di capisaldi di riferimento
Rilevamento topografico di dettaglio degli elementi esistenti sul tracciato dei due corpi idrici con estensione ai terreni circostanti per una fascia di 20 m ca.
Sovrapposizione cartografia catastale ed ortofotocarta
Calcolo e restituzione di sezioni trasversali e profili longitudinali
Restituzione di schede monografiche delle interferenze (attraversamenti ed opere)
Estensione dei rilievi
I corpi idrici si estendono per una lunghezza di 8,5 Km ca.
16.000 punti di dettaglio
296 sezioni trasversali
2 profili longitudinali
10 capisaldi GPS di precisione
Strumentazioni utilizzate
Rete di stazioni permanenti GNSS
Ricevitori GPS a doppia frequenza in modalità RTK
Stazione totale di precisione
Metodologie utilizzate
Inquadramento di tipo geodetico/ Rete GPS statico rapido
Rilevamento per punti a piano quotato.

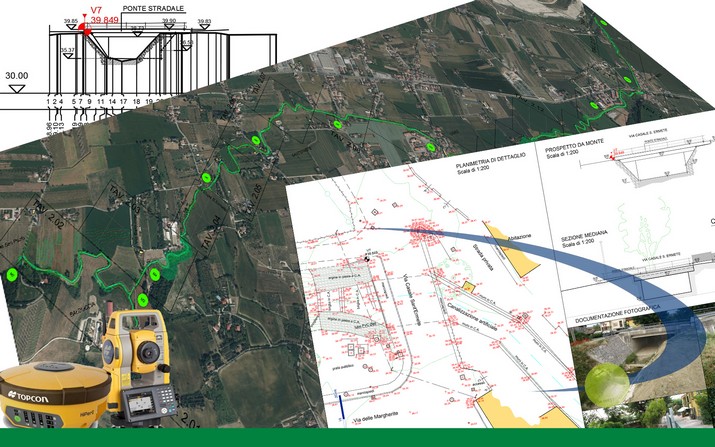

Elaborati restituiti
51 tavole in formato dwg:
Planimetrie generali 1:5.000/ 1:2.000
Planimetrie di dettaglio in scala di 1:500
Sezioni trasversali in scala di 1:500
Profili longitudinali in scala di 1:2.000/ 1:500
Schede monografiche interferenze in scala di 1:200
