32179 Monitoraggio e sistemazione frana
Luogo
Canoscio, Città di Castello
Scopo del lavoro
Rilevamento topografico e monitoraggio di un movimento franoso interessante un fronte di oltre 70 m di strada comunale.
Il terreno movimentato è impraticabile poiché estremamente melmoso, pertanto impossibile un rilevamento tradizionale. La viabilità dovrà essere ripristinata, previa progettazione ed esecuzione di opere di stabilizzazione.
Descrizione del lavoro

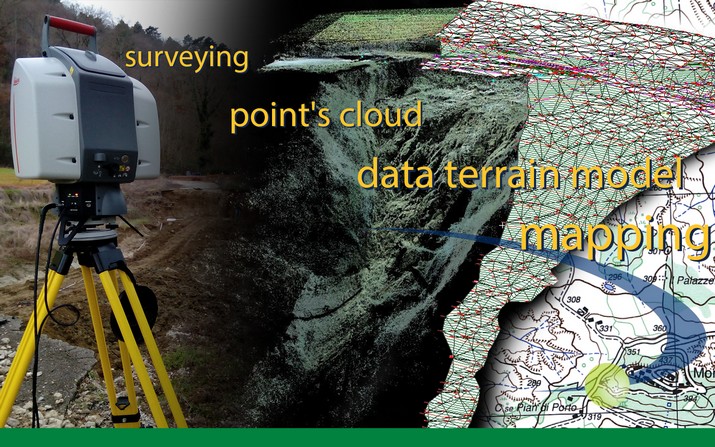

Rilevamento topografico di inquadramento, rilevamento di dettaglio tramite laserscanner, restituzione della nuvola di punti, restituzione DTM tridimensionale.
Estensione dei rilievi
Il movimento franoso ha un fronte di 75 m e precipita per un dislivello di 35 m.
Strumentazioni utilizzate
Ricevitori GPS a doppia frequenza in modalità RTK, tramite base station e radio modem, Laserscanner 3D, Stazione totale di precisione, Fotocamera digitale.
Metodologie utilizzate
Inquadramento nel sistema cartografico Gauss Boaga, rilevamento laserscanner TOF (50.000 p.ti/ sec), elaborazione della nuvola di punti, restituzione per solidi del DTM 3D.
Elaborati restituiti
Elaborato in formato DWG del DTM (Data Terrain Model), in tre dimensioni, con isoipse, viste digitali della nuvola di punti campionata, servizio fotografico in formato digitale.
