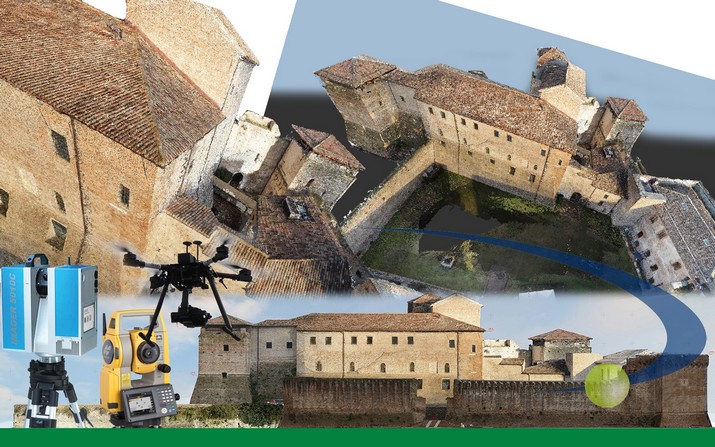

32640 Rimini – Fotogrammetria per progettazione nuove piazze
Luogo
Rimini, Piazza Malatesta e Castel Sismondo
Scopo del lavoro
Fornire al progettista uno stato di fatto dei luoghi fedele per progettare l’intervento urbanistico di riqualificazione della Piazza Malatesta, stato di fatto inserito nel contesto urbano/ urbanistico.
Descrizione del lavoro
Posizionamento di capisaldi e target points; rilevamento d’inquadramento per poligonazione.
Rilevamento fotogrammetrico 3D per mezzo di fotocamera reflex radio guidata su APR.
Rilevamento di alcune facciate tramite laser scanner.
Restituzione di modello 3D per nuvole di punti e creazione di ortofoto.
Estensione dei rilievi
L’area interessata misura 3,5 HA. Oltre 400 m di prospetti per la Rocca. Oltre 700 m di prospetti per i fabbricati che si affacciano sulla piazza.
Strumentazioni utilizzate
Drone (APR – quadricottero) a controllo remoto
Fotocamera digitale reflex su gimbal a controllo remoto
Laserscanner 3D
Stazione totale di precisione
Metodologie utilizzate
Inquadramento su capisaldi e poligonazione dei target points.
Rilevamento per fotogrammetria close range photogrammetry)
Integrazioni tramite laserscanner PD (1.000.000 p.ti/ sec).
Elaborazione della nuvola di punti.
Meshing.
Restituzione per ortofoto.
Elaborati restituiti
Elaborati in formato digitale dwg/ pdf di cui:
1 planimetria di dettaglio (2D/3D)
4 sezioni
4 prospetti del Castel Sismondo
8 prospetti dei fabbricati prospicienti la Piazza
